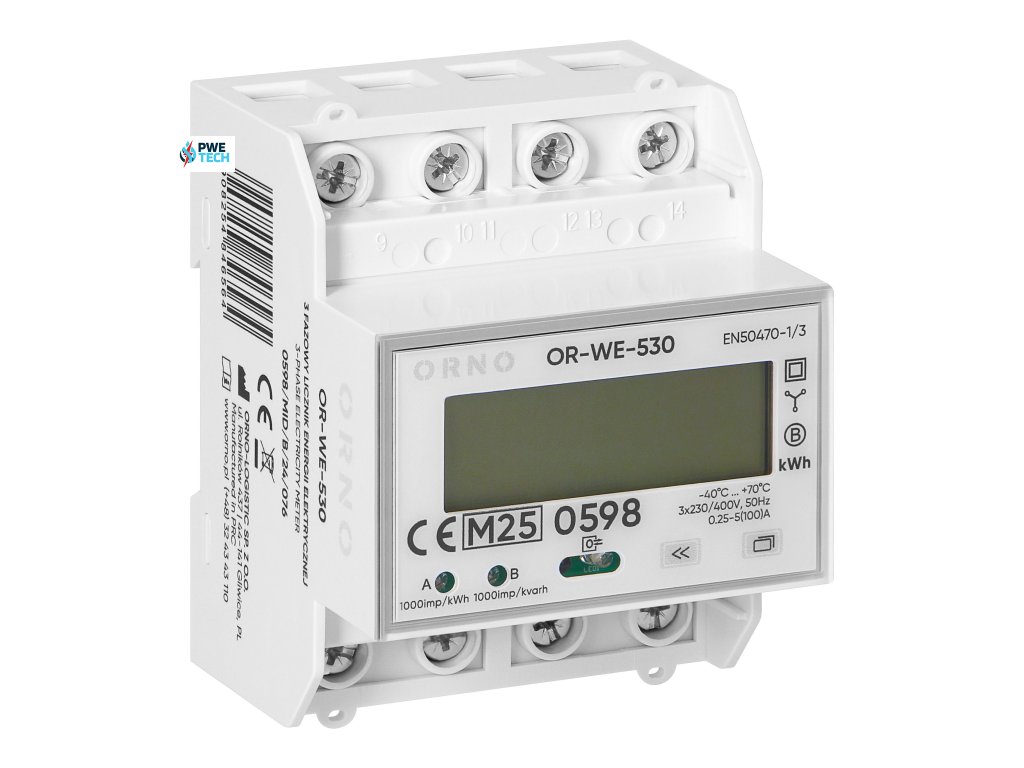

Trojfázový elektromer ORNO OR-WE-530 multi-tarif na DIN lištu, 100 A, port RS-485, MID, 4 moduly, PV-Ready

Podrobný popis

Trojfázový elektromer s maximálnym prúdom 100 A je moderné meracie zariadenie určené na presné monitorovanie spotreby elektriny v trojfázových inštaláciách. Vďaka certifikátu MID je možné zariadenie používať v komerčných, priemyselných a domácich aplikáciách, kde sú potrebné presné a spoľahlivé údaje.

Merač je viactarifný, čo znamená, že automaticky zaznamenáva spotrebu energie v rôznych časových pásmach podľa definovanej tarify. To umožňuje úspory, ak sa počas lacnejšej tarify spotrebuje väčšie množstvo energie.

Elektromer pracuje v systémoch s menovitým napätím 3x230/400 V~ a frekvenciou 50/60 Hz, čo umožňuje meranie energie bez nutnosti použitia prúdových transformátorov. Zariadenie zaznamenáva činnú, jalovú, spotrebovanú a vydanú energiu. To umožňuje komplexné monitorovanie toku energie v oboch smeroch. Minimálny merací prúd 0,25 A zaisťuje vysokú citlivosť zariadenia aj pri nízkom zaťažení.

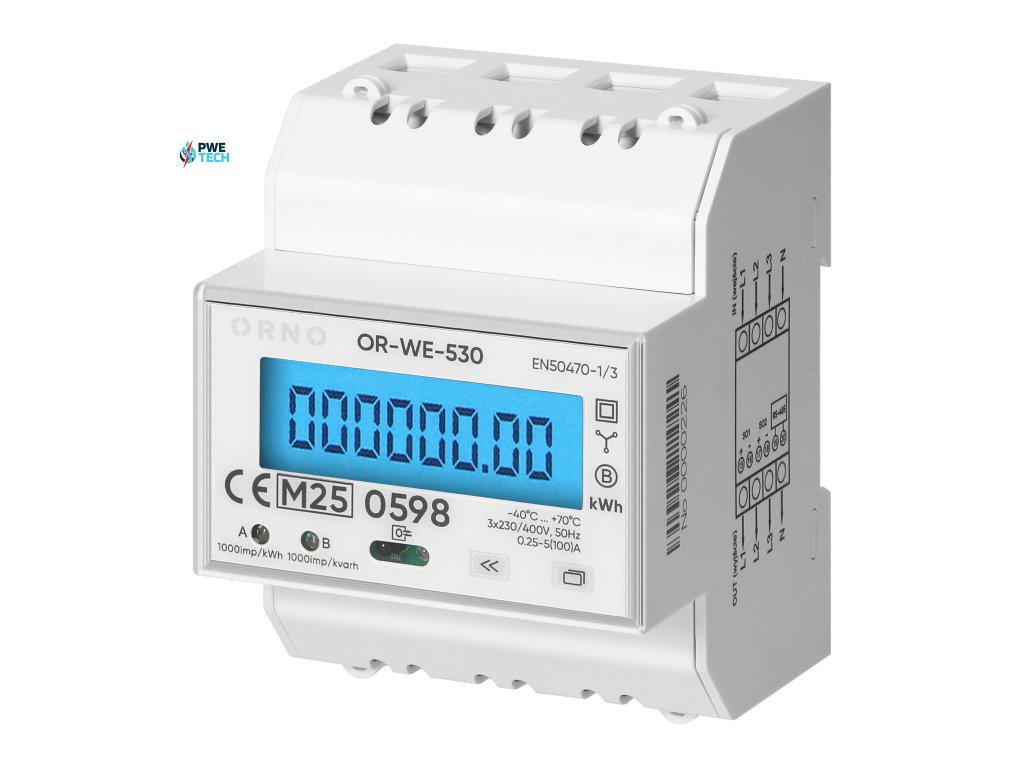

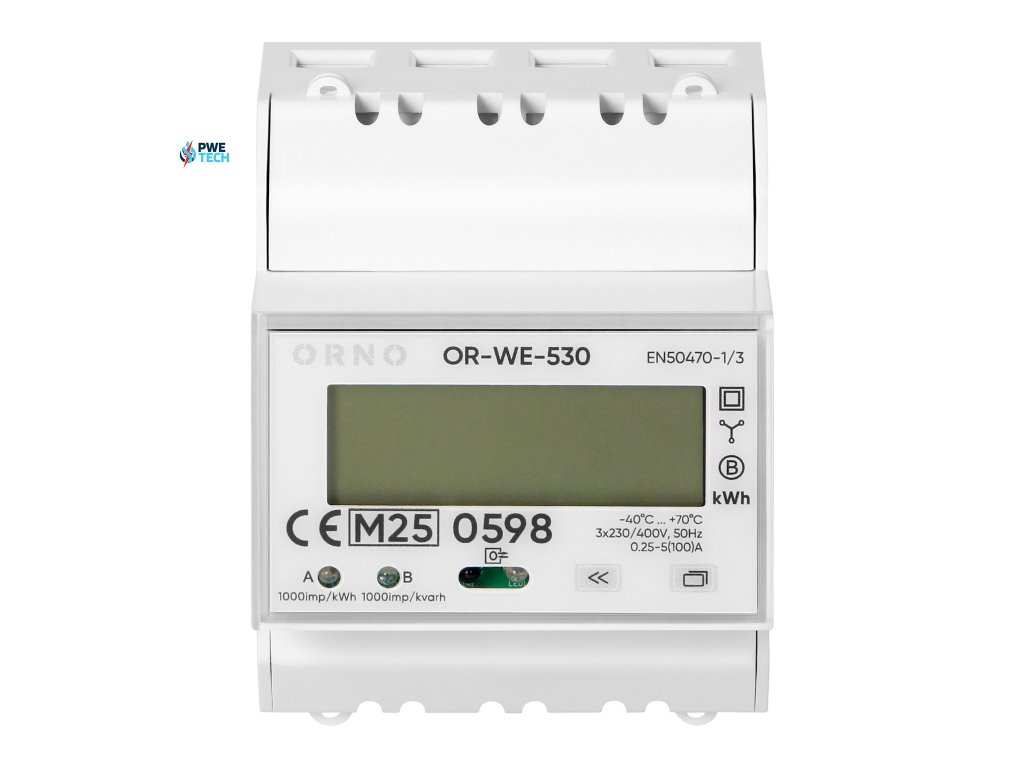

Digitálny LCD displej (6+2 číslice) s podsvietením umožňuje pohodlné odčítanie aj pri slabom osvetlení. Zariadenie má tiež funkciu resetovania podmerača, ktorá je obzvlášť užitočná v situáciách vyžadujúcich pravidelné resetovanie údajov.

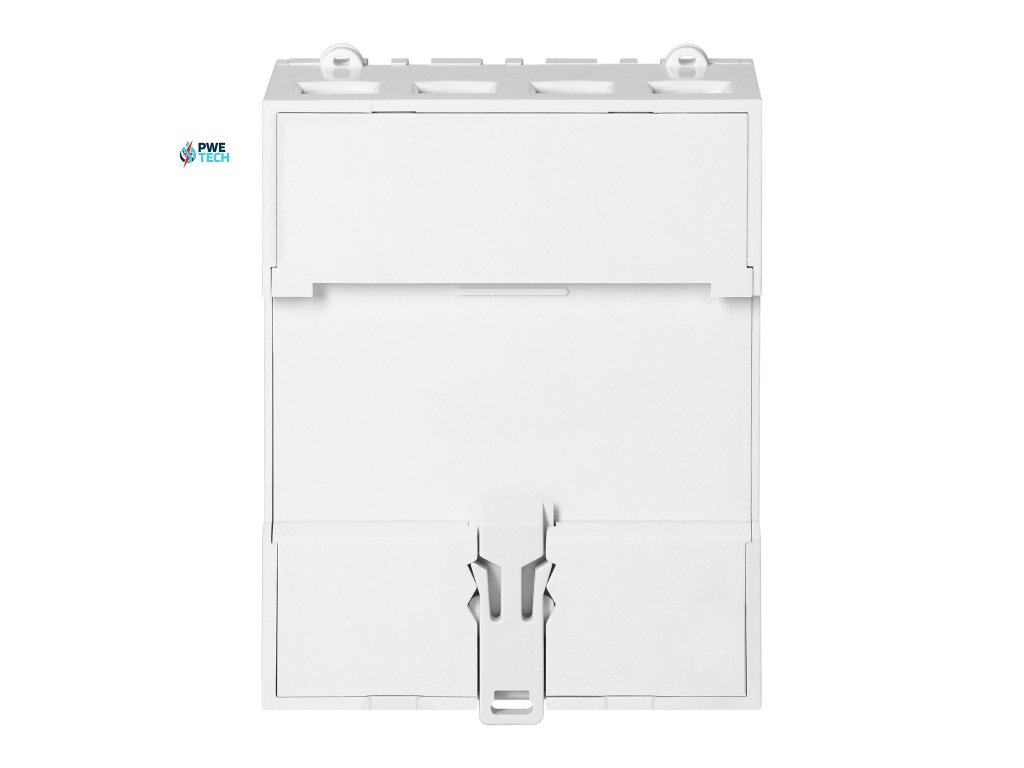

Je určený pre montáž na DIN lištu TH-35 mm a zaisťuje jednoduchú inštaláciu do bežných rozvádzačov. S rozmermi 72x72x90 mm sa hodí do štandardných 4 DIN modulov. Maximálny prierez pripojovacích vodičov je 35 mm².

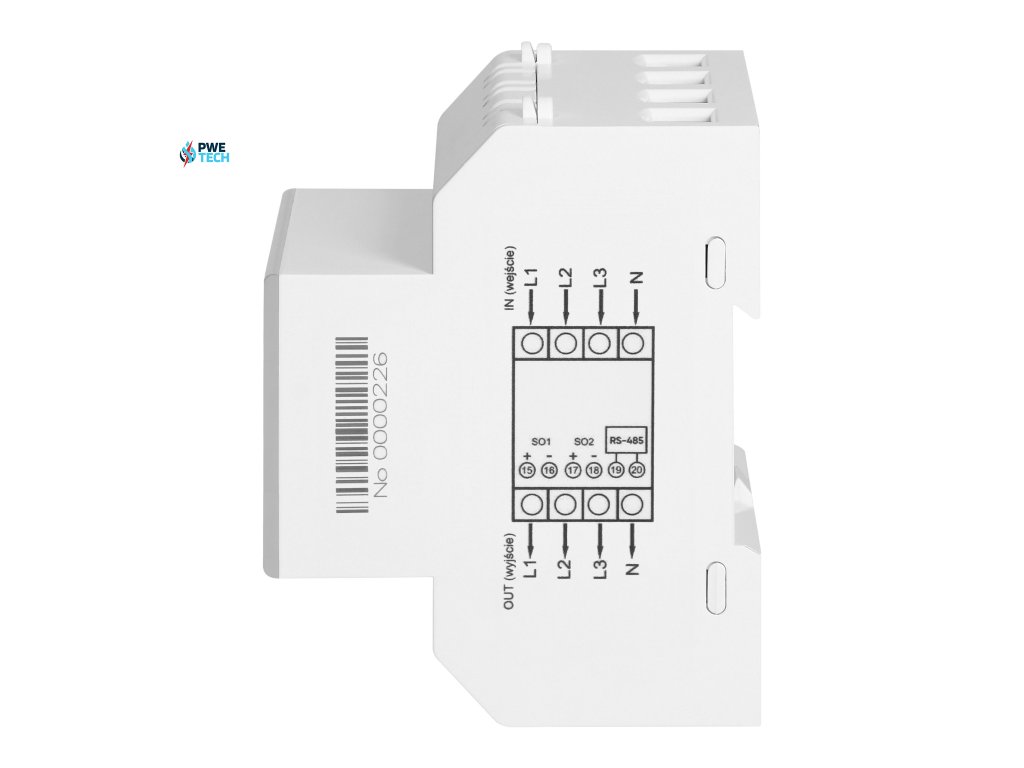

Zariadenie je vybavené portom RS-485 s podporou protokolu Modbus a impulzným výstupom S0, čo umožňuje jednoduchú integráciu s monitorovacími a automatizačnými systémami. Okrem toho elektromer podporuje IR protokol v súlade s normou EN 62056-21.

Elektromer bol navrhnutý v súlade s nasledujúcimi normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 a EN 50470-3:2006. Súlad s smernicou MID 2014/32/EÚ umožňuje použitie v komerčných priestoroch, kde sa vyžaduje certifikované zariadenie.

Nominálny prúd (In) [A] : 10
Max. prúd (Imax) [A] : 100
Min. Prúd [A] : 0,25
Štartovací prúd (Ist) [A] : 0,004
Nominálne napätie (Un) N-L [V] : 230
Nominálne napätie (Un) L-L [V] : 400
Frekvencia [Hz] : 50
Frekvencia impulzov [imp/kWh] : 1000
Trieda presnosti [W] : <12VA <1W
Typ : Trojfázový
Model: Priame meranie
Trieda presnosti merania : 1
Typ energie : Činný a jalový výkon
Činný výkon : Áno
Jalový výkon : Áno
Prenesený výkon : Áno
Spätný výkon : Áno
Vhodné pre : Spotreba/návrat
Typ tarify : Viactarifný
Ovládanie tarify : Interné
Možnosť resetovania podružného merača : Áno
Podpora pamäte : batéria Li-Ion
Kalibrované : Áno
Schválenie : MID (Smernica o meracích prístrojoch)
Impulzný výstup : Optický
Typ impulzu : S0
Impulzná frekvencia [lmp/kWh] : 1000
Impulzné výstupné napätie [V DC] : 12-27
Impulzný výstupný prúd [mA] : ≤27
Viactarifný režim : Áno
Typ indikácie : Digitálna
Podsvietenie : Áno
IR port : Áno
Spôsob montáže : Adaptér na DIN lištu
Šírka v počte modulárnych rozstupov : 4,3
Max. prierez káblov [mm²] : 35
Šírka [mm] : 72
Hĺbka [mm] : 72
Výška [mm] : 90
Teplotný rozsah [°C] : -40 - +70
Max. Vlhkosť : ≤95%
Typ protokolu : IR, RS-485
Typ rozhrania : Modbus, EN 62056-21
Stupeň krytia (IP) : IP51
Zhoda s : MID 2014/32/EU
Zhoda s normami : IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006
Displej [kWh] : LCD 6+2 = 123456,12
Displej - počet číslic : 6+2
Uťahovací moment napájacieho konektora [Nm] : 2,5
Uťahovací moment komunikačného konektora [Nm] : 0,4
