Svorkovnica rozbočovacia Cu HLAK 25/4 C 3LPE 3xšedá/zelená 4pól 152A 4 x vstup 2x25mm2 plus 4 x výstup 2x16mm2

Podrobný popis

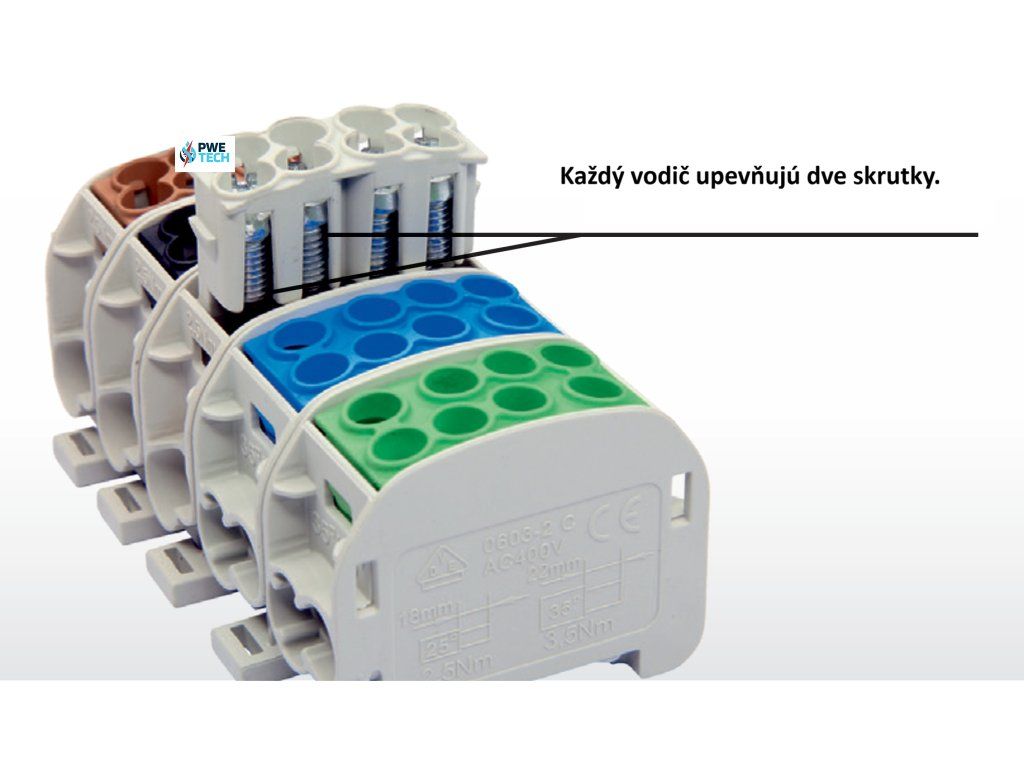

Rozbočovacie (slučkové) svorkovnice HLAK typ C (zaoblené) môžu byť použité v rozvádzačoch nízkeho napätia či v ďalších aplikáciách, kde potrebujeme pripojiť vstupný kábel a výstupný (slučkový) a zároveň pripojiť k napájaniu prístroja osadeného vo vnútri rozvádzača. Robustné prevedenie plastového puzdra v kombinácii s mosadznou svorkou spĺňajú najprísnejšie štandardy. Svorky sú určené na montáž na nosnú lištu 35 mm (DIN lištu) a sú raditeľné vedľa seba (a to platí aj pre kombináciu HLAK 25 s HLAK 35). Vstavaná šírka 1 pólu pri type HLAK 25 je 17,8 mm, čo predstavuje šírku 1mod. (1TE) prístroja. Vodiče sa do svoriek po odizolovaní pripevňujú pomocou skrutkového spojenia. Skrutka dosadá priamo na vodič, preto je nutné jemne lankové vodiče opatriť dutinkou. Dutinka ale zväčší prierez vodiča a preto je nutné pripájať lankové vodiče o prierez menšie ako uvedené prierezy. U pevných vodičov toto nie je nutné.
Hlavné prednosti:
• montáž na nosnú lištu
• menovité napätie 1000 V AC/DC
• menšia vstavaná šírka oproti svorkám

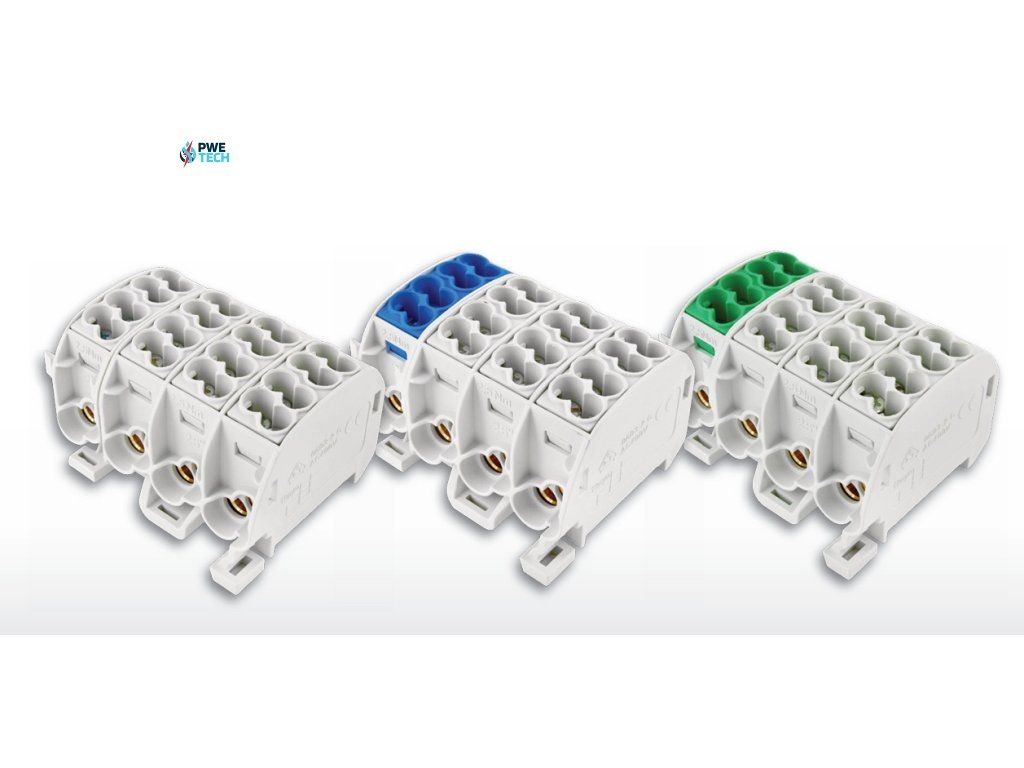

• farebné odlíšenie fáz (hnedá, čierna, šedá) a nulových a ochranných kontaktov (modrá, zelená)
• krytie IP20 – ochrana pred nebezpečným dotykom živých častí
• vhodné pre medené vodiče
• raditeľné do seba

Menovitý prúd [A] : 152
Napätie Ui [V] : 1000
Krytie [IP kód] : IP20
Počet pólov svorky : 4-pól
Maximálny prierez pripojiteľného vodiča : 25 mm2
Farebné prevedenie puzdra : Šedá/Šedá/Šedá/Zelená
Počet pripojovacích miest na 1-pól : 4
Rozsah vstupných Cu vodičov : 8 x (2,5 - 25 mm²)
Rozsah výstupných Cu vodičov : 8 x (2,5 - 16 mm²)

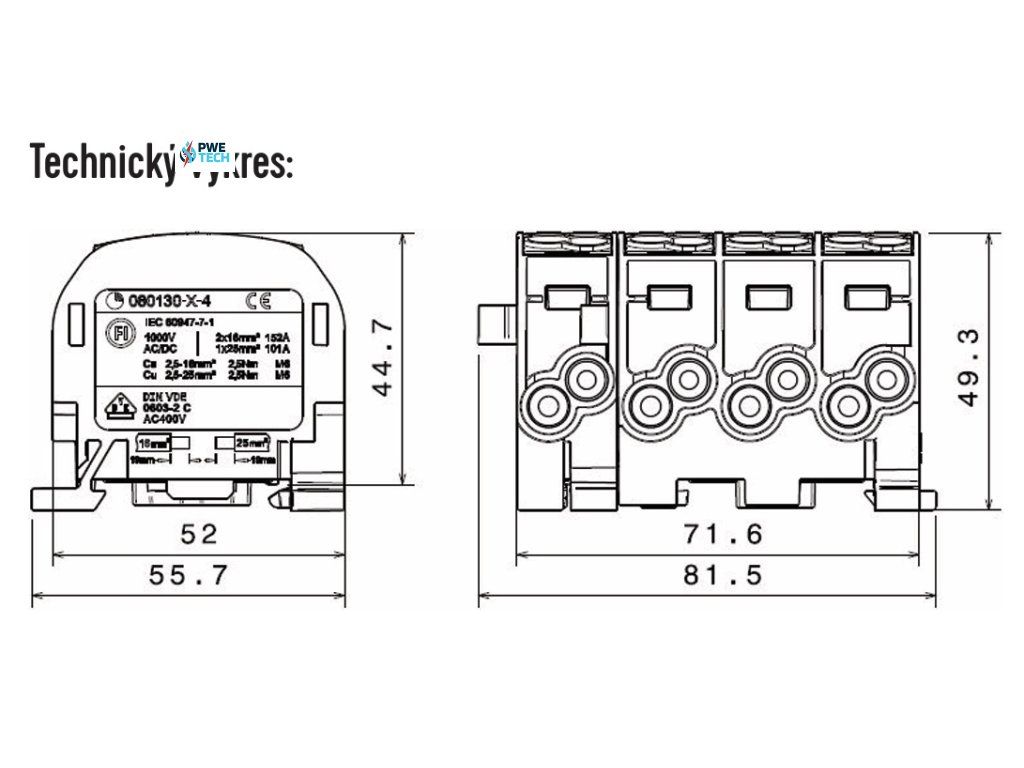

Vstavaná šírka : 72 mm
Materiál pripojiteľných vodičov : Meď Cu
Určené na montáž : Na nosnú DIN lištu
