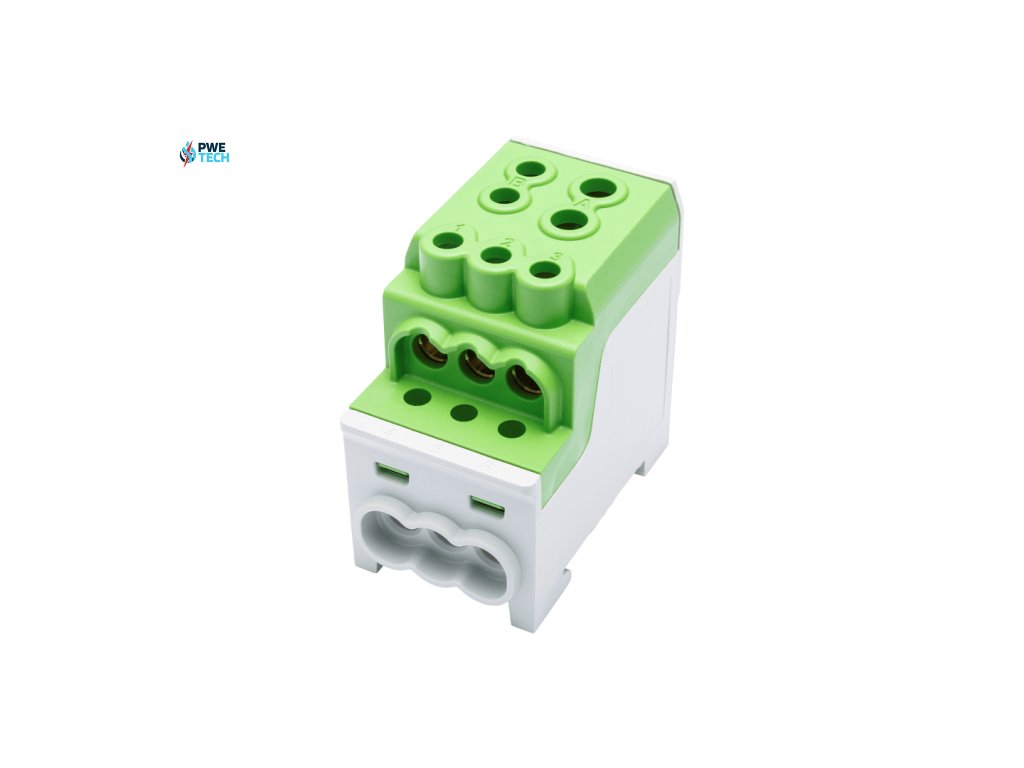

Rozbočovacia svorka 70mm2 UVB 200 PE zelená Cu vstup 1x70mm2 výstup 1x35+6x10mm2

Podrobný popis

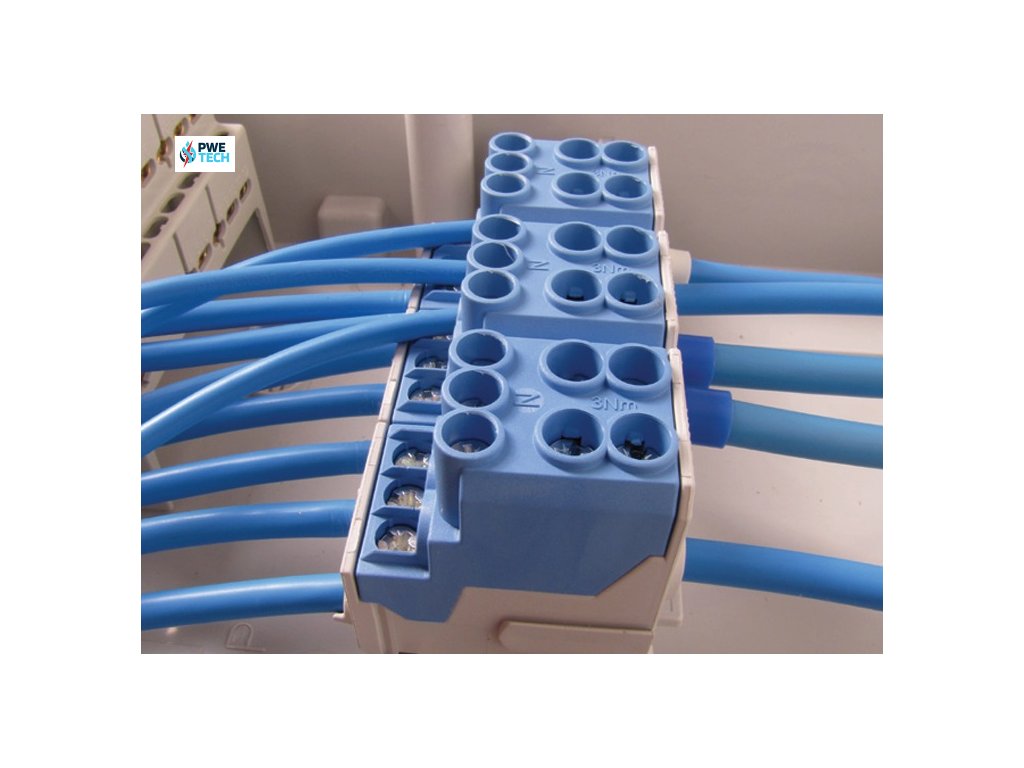

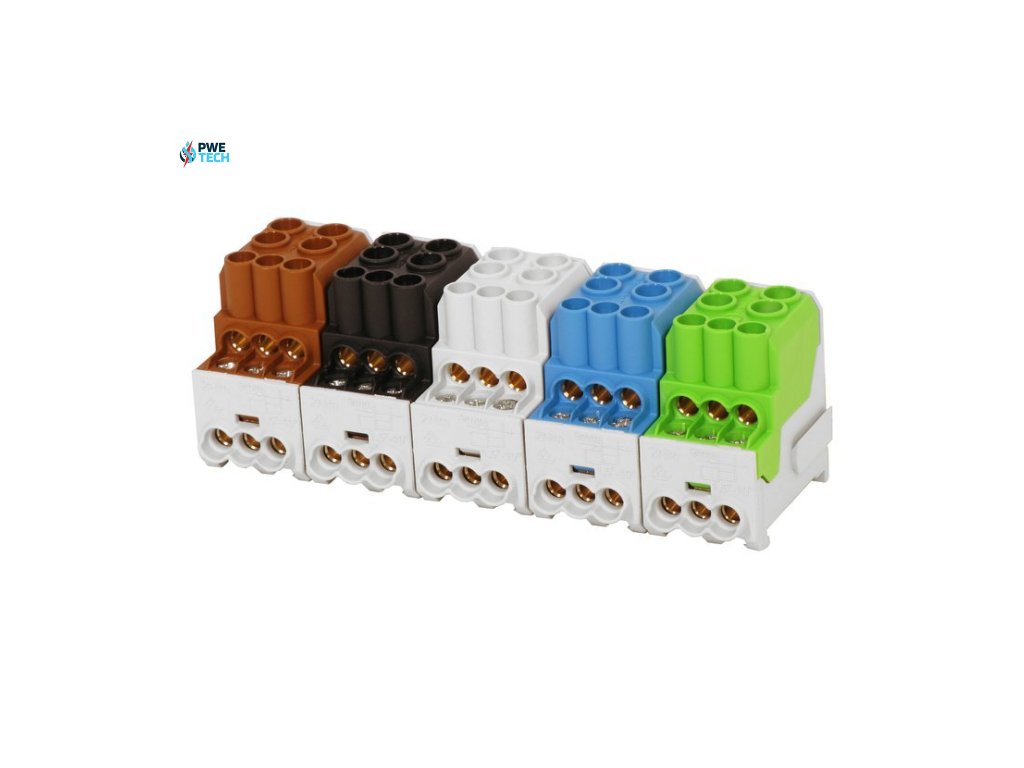

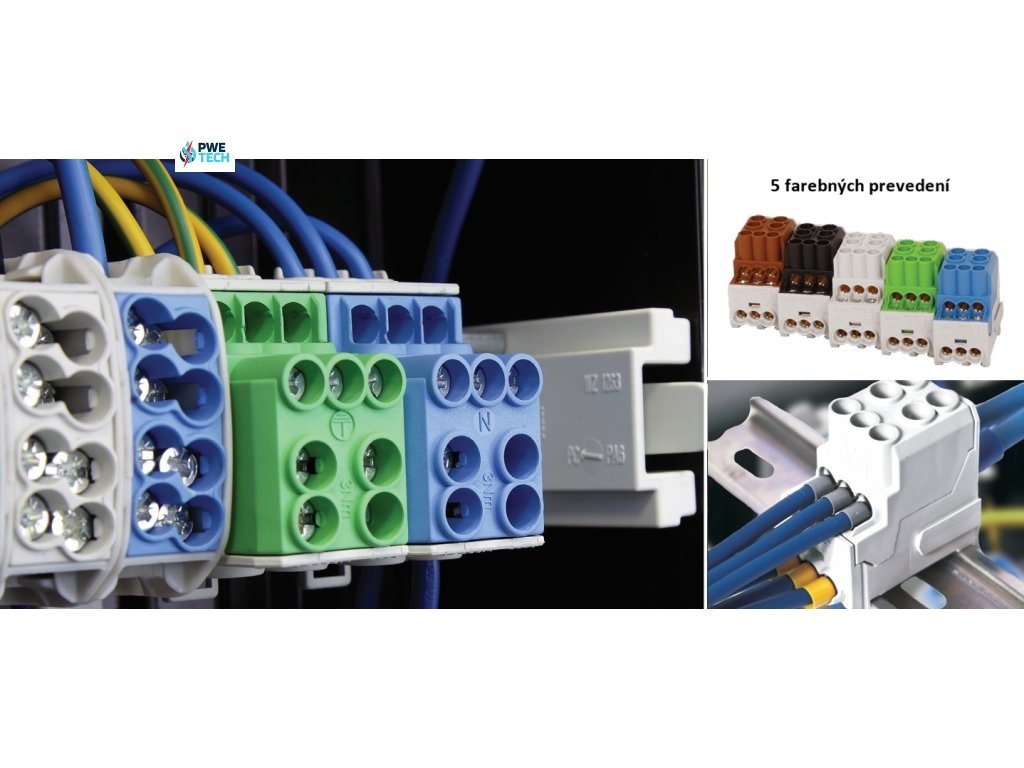

Bloky na rozdelenie fáz (rozvádzačové bloky) UVB 200 slúžia na rozdelenie prívodného kábla/vodiča s prierezom max. 70 mm2 a 6 menších prierezov s hodnotou max. 16mm2. Bloky šetria miesto v rozvádzačoch (vstavaná šírka iba 38,5 mm), pretože sú svorky umiestnené nad sebou. Vďaka plastovému krytu je zaistená ochrana pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm. Prúdová zaťažiteľnosť je až 200 A. Mosadzná svorka je vhodná pre medené vodiče. A ponúka sa v piatich farebných variantoch - šedá, modrá, zelená, hnedá a čierna. Vodiče sa do svoriek po odizolovaní pripevňujú pomocou skrutkového spojenia. Skrutka dosadá priamo na vodič, preto je nutné lankové vodiče ukončiť dutinkou. Dutinka ale zväčší prierez vodiča a preto je nutné použiť lankové vodiče o prierez menšie ako uvedené prierezy. U pevných vodičov toto nie je nutné.

Hlavné prednosti:
• montáž na nosnú lištu
• úspora miesta vo vnútri rozvádzača
• dostatok pripojovacích miest
• menovité napätie 1000V AC / 1500V DC

Menovitý prúd [A] : 200
Napätie Ui [V] : 1000
Krytie [IP kód] : IP20
Počet pólov svorky : 1-pól
Max. pripoj. prierez : 70 mm2
Farebné prevedenie puzdra : Zelená

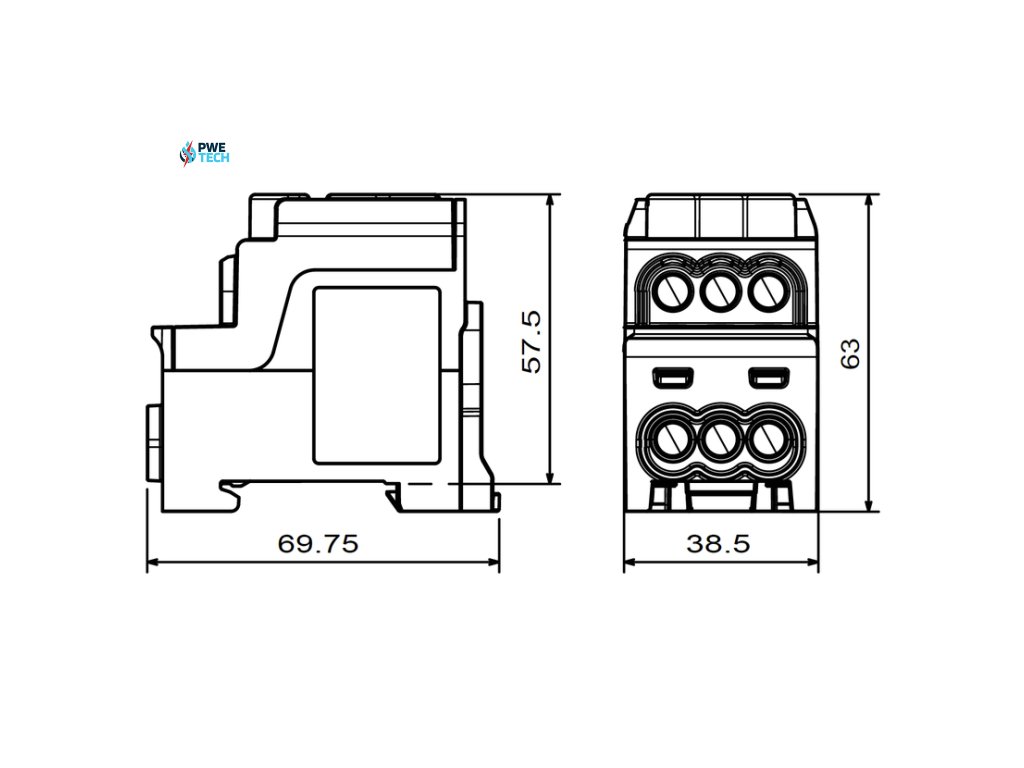

Vstavaná šírka : 39
Možnosť pripojenie vodičov (meď) : meď CU
Určené na montáž : Na nosnú DIN lištu
Počet pripojovacích miest / 1.pól : 8

Rozsah pripojenia vodiča - 1.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 2.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 3.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 4.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 5.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 6.vstup : 1,5 - 16 mm2
Rozsah pripojenia vodiča - 7.vstup : 4 - 35 mm2
Rozsah pripojenia vodiča - 8.vstup : 10 - 70 mm2
