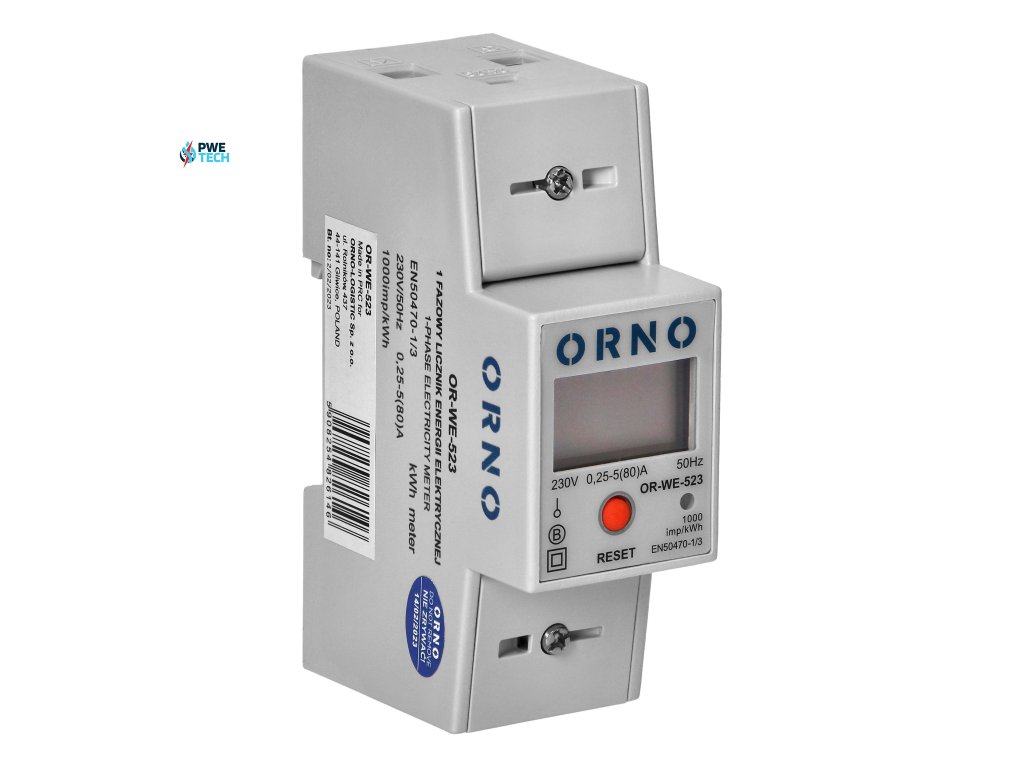

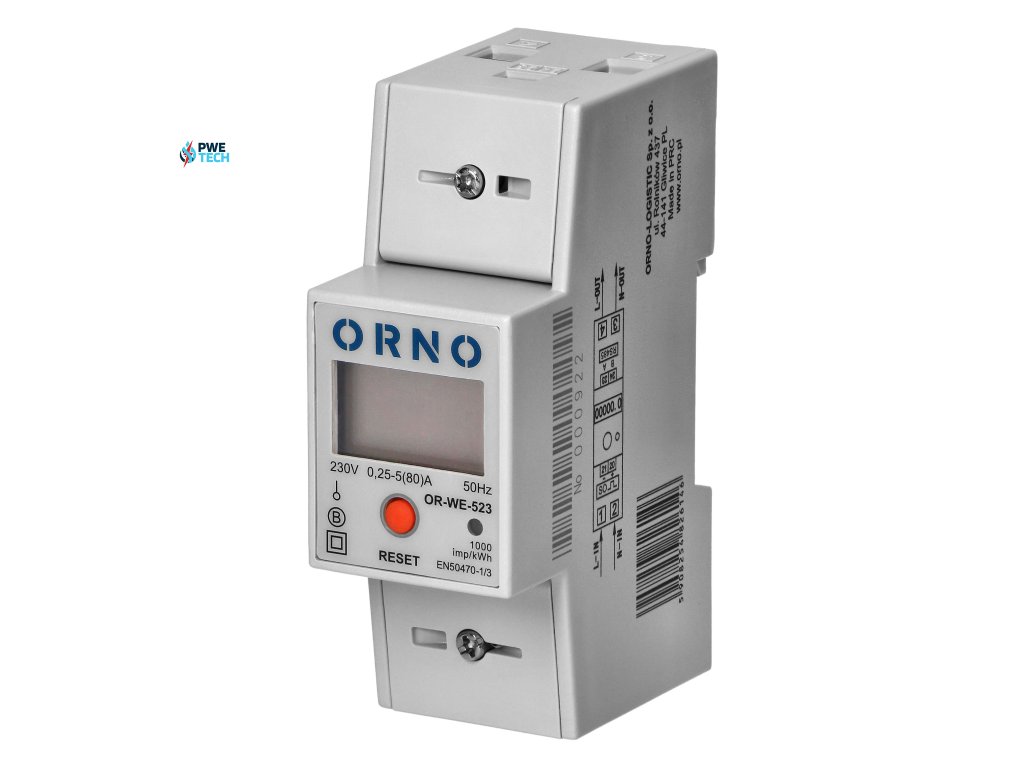

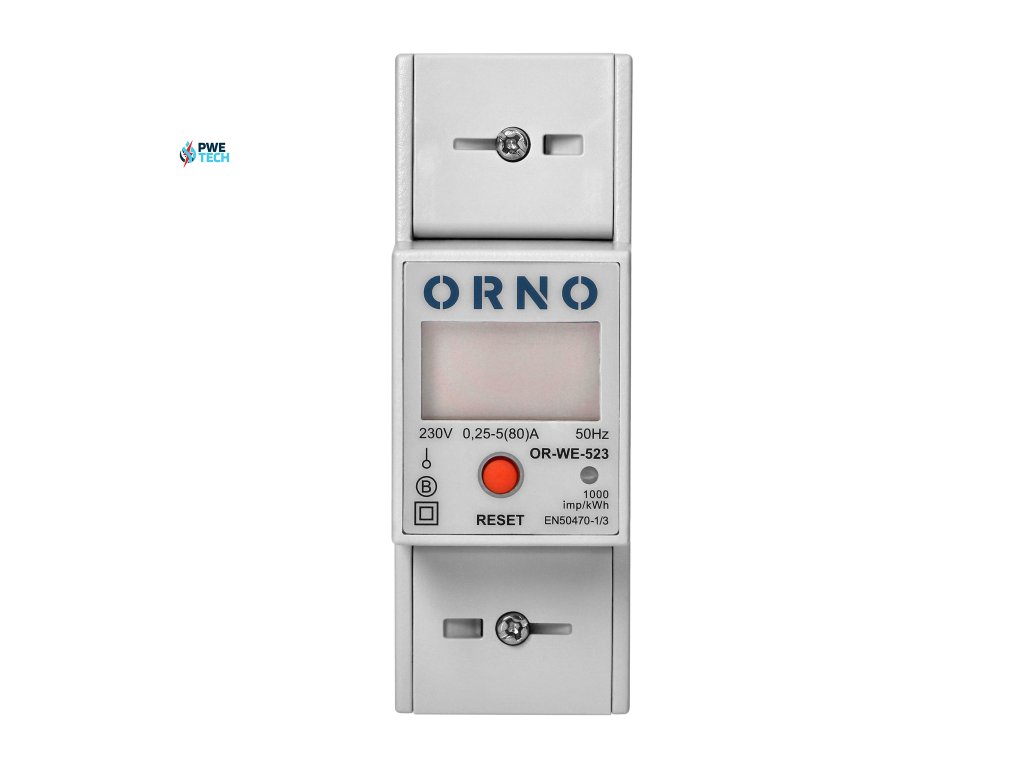

Elektromer OR-WE-523 1F 80A MID Reset RS-485 impulzný výstup prídavné počítadlo 2-moduly

Podrobný popis

Zariadenie na zobrazovanie údajov v kWh. Špeciálny elektronický obvod generuje impulzy úmerne k spotrebovanej energii na základe toku prúdu a privedeného napätia. Fázová spotreba energie je signalizovaná blikajúcou LED diódou. Počet impulzov sa premieňa na vstupnú energiu a jej hodnota sa zobrazuje na LCD displeji (5 + 1). Vybavené prídavným indikátorom s možnosťou vymazania. Impulzný výstup: napätie: 27 V; prúd: 27 mA; prúdový impulz: 90 ms; maximálna dĺžka kábla: 20 m; pripojovacie svorky 20 a 21; maximálna hodnota: maximálne napätie 60 V DC; maximálny prúd 50 mA.

Typ merača: Elektronický
Nominálny prúd (In) [A] : 5
Max. prúd (Imax) [A] : 80
Min. Prúd [A] : 0,25
Štartový prúd (Ist) [A] : 0,001
Nominálne napätie (Un) N-L [V] : 230
Frekvencia [Hz] : 50
Trieda presnosti [W] : <0,4Wh
Trieda presnosti merania : 1
Typ energie : Činný a jalový výkon
Prenesený výkon : Áno
Spätný výkon : Áno
Možnosť resetovania podružného merača : Áno
Podpora pamäte : EEPROM
Kalibrované : Áno
Schválenie : MID 2014/32/EU
Impulzný výstup : Áno
Typ impulzov : S0
Impulzná frekvencia [lmp/kWh] : 1000
Impulzné výstupné napätie [V DC] : 12-27VDC
Impulzný výstupný prúd [mA] : ≤ 27mA
Multi-tarifný : Nie
Podsvietenie displeja : Nie
Spôsob montáže : na DIN Lištu
Šírka v počte modulov : 2
Max. prierez káblov : 35
Šírka [mm] : 36,5
Hĺbka [mm] : 65
Výška [mm] : 129
Teplotný rozsah : -25°C +55°C
Max. Vlhkosť : ≤8 VA, ≤0,4 W
Typ protokolu : RS-485
Typ rozhrania : MODBUS
Celkový počet pozícií (počítadlo) : LCD 5+3 = 12345,123
Stupeň krytia (IP) : IP20
Zhoda s : MID 2014/32/EU
Zhoda s normami : EN50470-1:2006, EN50470-3:2006
Pomocné vodičové svorky [Nm] : 2,5
Pomocné vodičové svorky [Nm] : 0,4
