Zaklapávacia svorka WAGO 2116-1201/605-038 L1+L2+L3+N+PE do 16mm2 na DIN lištu 35

Podrobný popis

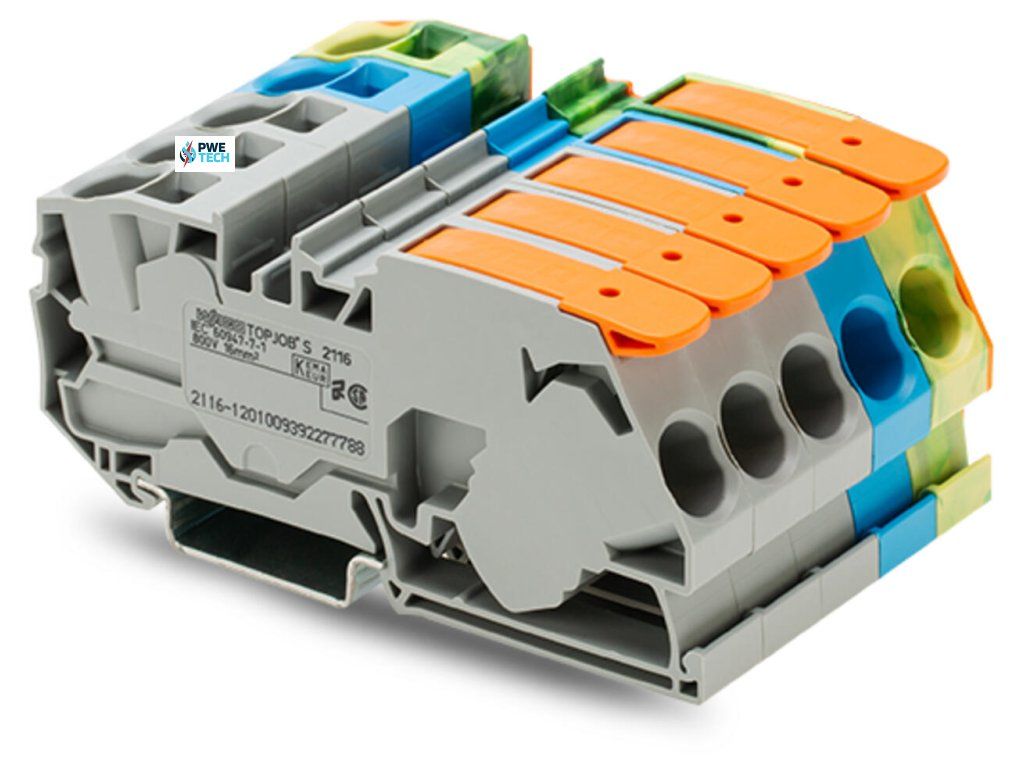

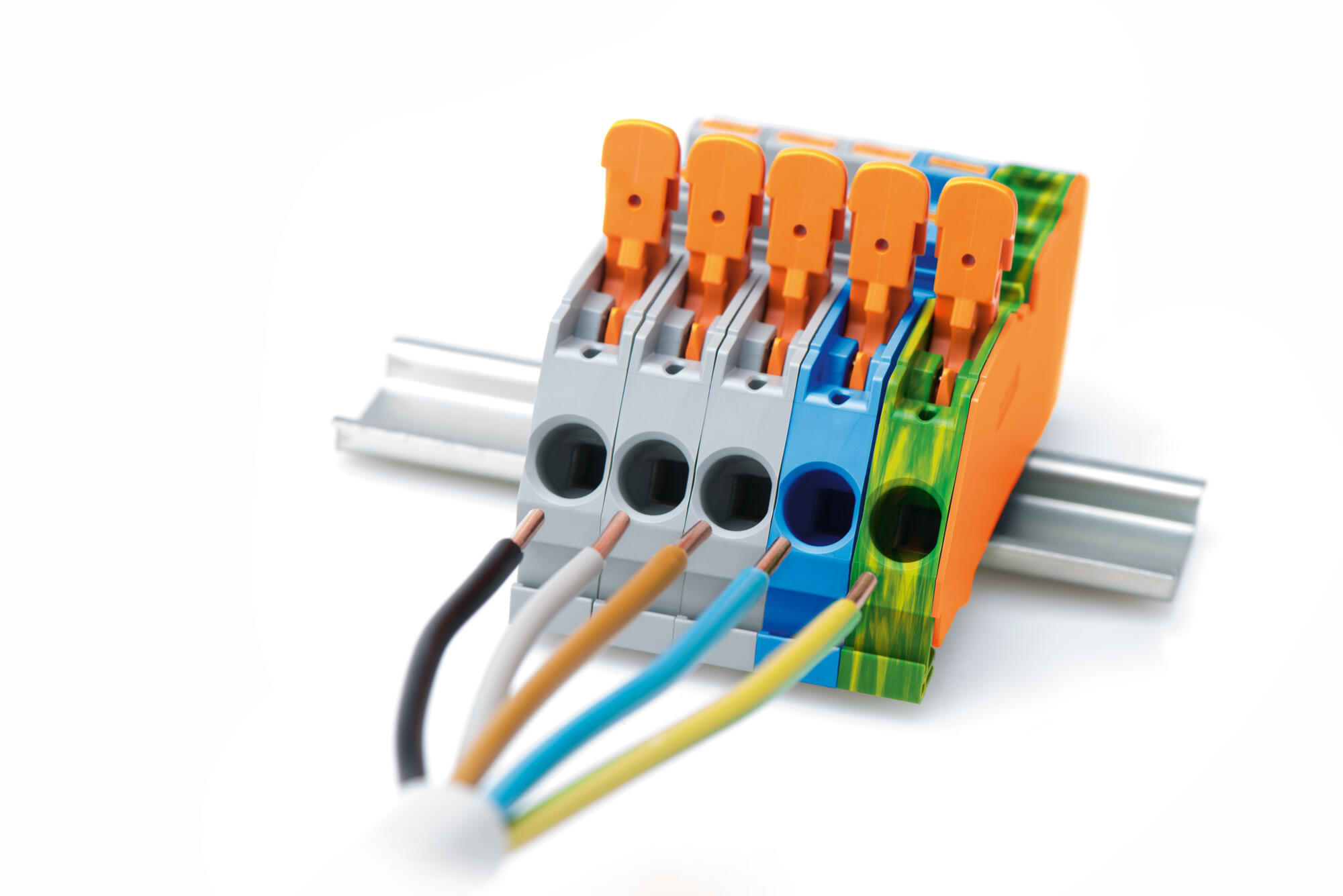

WAGO 2116-1201/605-038 je trojfázová zostava (Three-phase set) so 2-vodičovými svorkami na DIN lištu, vybavená pákovým ovládaním a Push-in CAGE CLAMP® technológiou. Ide o produkt z radu TOPJOB® S, určený pre vodiče s prierezom do 16 mm².

Sada obsahuje :

• 3× priechodná svorkovnica (2-vodičová) s pákou – sivá
  (číslo dielu 2116-1201)
• 1× priechodná svorkovnica (2-vodičová) s pákou – modrá (N vodič)
  (číslo dielu 2116-1204)
• 1× ochranná (PE) svorkovnica – zelenožltá
  (číslo dielu 2116-1207)

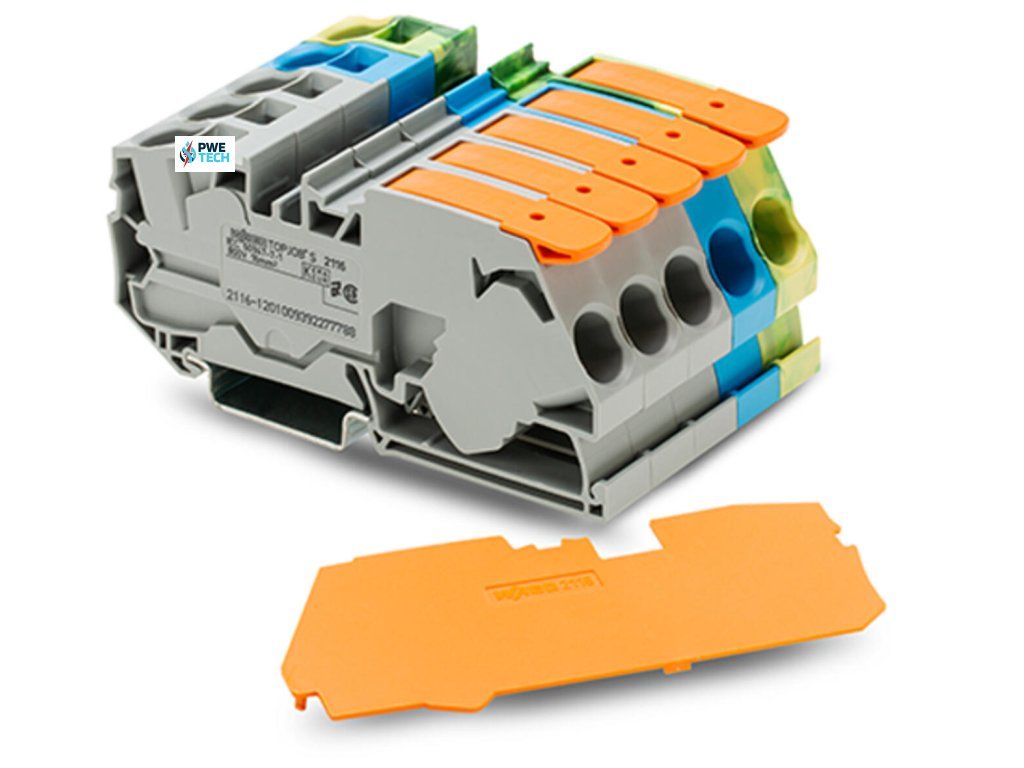

• 1× koncová bočnica a separátor – oranžová, hrúbka 1 mm
  (číslo dielu 2116-1292)

Pripojovacia technika : Push-in CAGE CLAMP®
Spôsob ovládania : Páčka
Materiály pripojiteľných vodičov : Meď
Menovitý prierez : 16 mm²
Plný vodič : 0,5 … 16 mm² / 20 … 6 AWG
Plný vodič pripojenie priamym zasunutím : 2,5 … 16 mm² / 14 … 6 AWG
Jemne lanený vodič : 0,5 … 25 mm² / 20 … 4 AWG
Jemne lanený vodič s izolovanou dutinkou : 0,5 … 16 mm² / 20 … 6 AWG
Jemne lanený vodič s dutinkou pripojenie priamym zasunutím : 6 … 16 mm² / 10 … 6 AWG
Upozornenie (prierez vodiča) v závislosti na vlastnostiach vodiča je možné pripojiť priamym zasunutím aj vodič s menším prierezom.
Dĺžka odizolovania : 18 … 20 mm / 0.71 … 0.79 palcov
Smer zapojenia : Čelné zapojenie

Technické údaje

• Typ produktu: Trojfázový set svoriek (Rail-mounted terminal block set)
• Menovitý prierez: 16 mm²
• Prúdové zaťaženie: 76 A
• Menovité napätie: 800 V
• Typ pripojenia: Push-in CAGE CLAMP®
• Ovládanie: Páčka (lever)
• Počet vodičov na svorku: 2
• Farby pólov: sivá / modrá / zeleno-žltá
• Farba koncovej dosky: oranžová
• Montáž: na DIN lištu 35 × 15 mm alebo 35 × 7.5 mm (EN 60715)
• Typ zapojenia: čelná kabeláž
• Odizolovacia dĺžka: 18 – 20 mm
• Materiál izolácie: Polyamid (PA66), trieda horľavosti UL 94 V0
• Hmotnosť: približne 180 g
• Rozmery (š × v × h): 61 × 91,5 × 36,9 mm
• Krajina pôvodu: Poľsko
• RoHS: v súlade, bez výnimky
• Tarifné číslo: 85369010000
