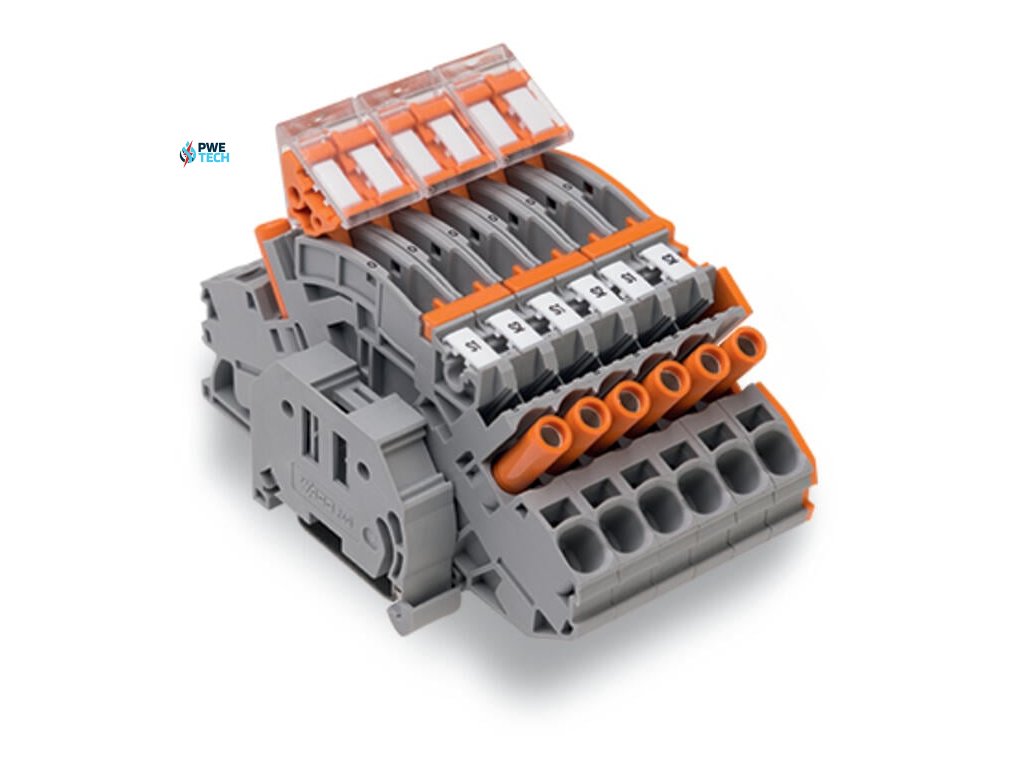

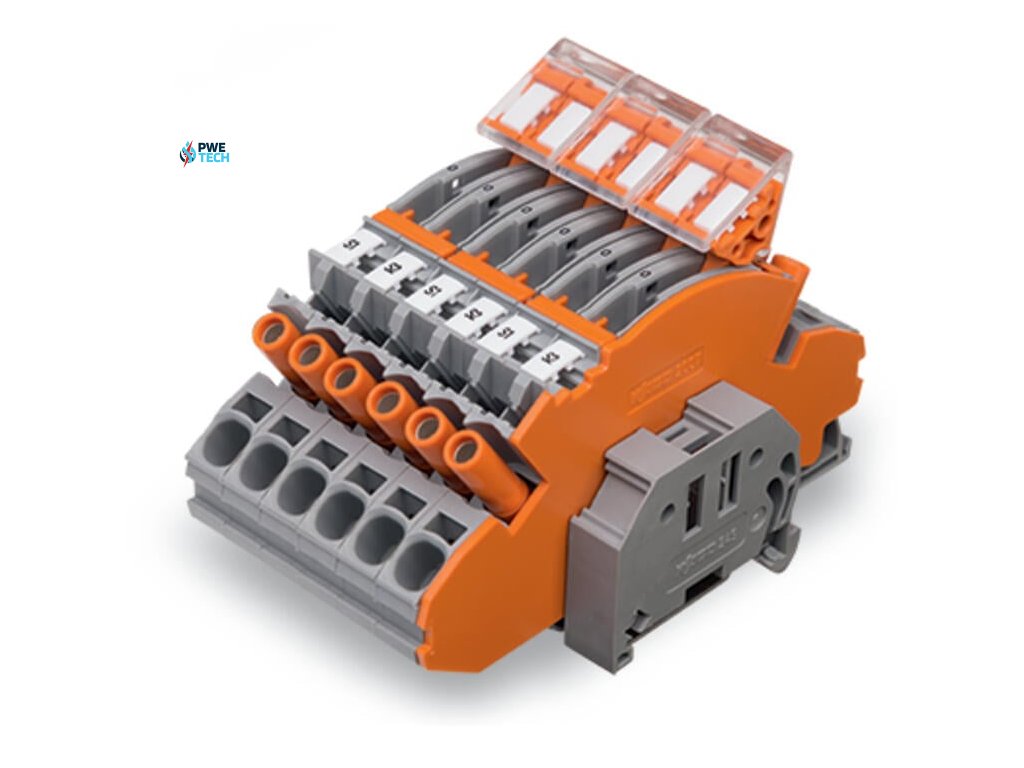

    Bloky skratovacích svoriek WAGO 2007-8875 pre 3 transformátory prúdu; 6,00 mm2

    Kód: 2007-8875
    Novinka Tip
    2000 0200002500016af7000100b6 DE
    €67,47 / ks €54,85 bez DPH
    Skladom (>5 ks)

    Zostava svoriek na skratovanie troch prúdových transformátorov. Prevedenie bez fázových svoriek.
    Menovité napätie : 500V. Menovité impulzné napätie : 6kV. Pre vodiče až do 10mm2 v závislosti od prevedenia vodiča.
    Montáž je možná na DIN lištu.

    Detailné informácie

    Súvisiaci tovar

    2000 0200001800024bfe000100b6 DE
    Novinka Tip

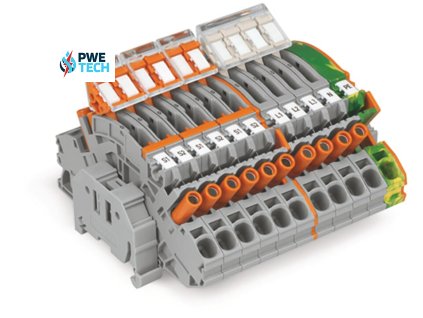

    Bloky skratovacích svoriek WAGO 2007-8873 pre 3 transformátory prúdu a napätie; 6,00 mm2
    Skladom (>5 ks)
    €91,88 bez DPH
    €113,01

    Blok skratovacích svoriek pre 3 meracie transformátory s fázovými svorkami. Zostava svoriek na skratovanie troch prúdových transformátorov. Prevedenie s fázovými svorkami L1,...

    Kód: 2007-8873

    Podrobný popis

    Elektrické údaje


    Návrhové hodnoty podľa IEC/EN

    Menovité napätie (III/3) 500 V
    Návrhové rázové napätie (III/3) 6 kV
    Legenda (návrhové hodnoty) (III / 3) ≙ kategória prepätia III / stupeň znečistenia 3



    Všeobecné informácie

    Smer zapojenia Čelné zapojenie



    Fyzické údaje

    Šírka             69,5 mm
    Výška             99,6 mm
    Hĺbka od hornej hrany DIN lišty             65,3 mm
    Šírka modulu               8 mm



    Údaje o pripojení

    Pripojovacia technika Push-in CAGE CLAMP ®
    Spôsob ovládania Ovládací nástroj
    Materiály pripojiteľných vodičov Meď
    Menovitý prierez 6 mm² / 10 AWG
    Plný vodič 0,5 … 10 mm² / 20 … 8 AWG
    Plný vodič; pripojenie priamym zasunutím 1 … 10 mm² / 14 … 8 AWG
    Jemne lanený vodič 0,5 … 10 mm² / 20 … 8 AWG
    Jemne lanený vodič; s izolovanou dutinkou 0,5 … 6 mm² / 20 … 10 AWG
    Jemne lanený vodič; s neizolovanou dutinkou 1,5 … 6 mm² / 16 … 10 AWG
    Jemne lanený vodič; s dutinkou; pripojenie priamym zasunutím 2,5 … 6 mm² / 16 … 10 AWG
    Dĺžka odizolovania 13 … 15 mm / 0.51 … 0.59 palcov
    Smer zapojenia Čelné zapojenie


    Mechanické údaje

    Spôsob montáže Lišta DIN 35
    Úroveň pre značenie Stredové/bočné značenie





    Dodatočné parametre

    Kategória: Bloky skratovacích svoriek pre transformátory prúdu
    Záruka: 2 roky
    EAN: 4055143240628
