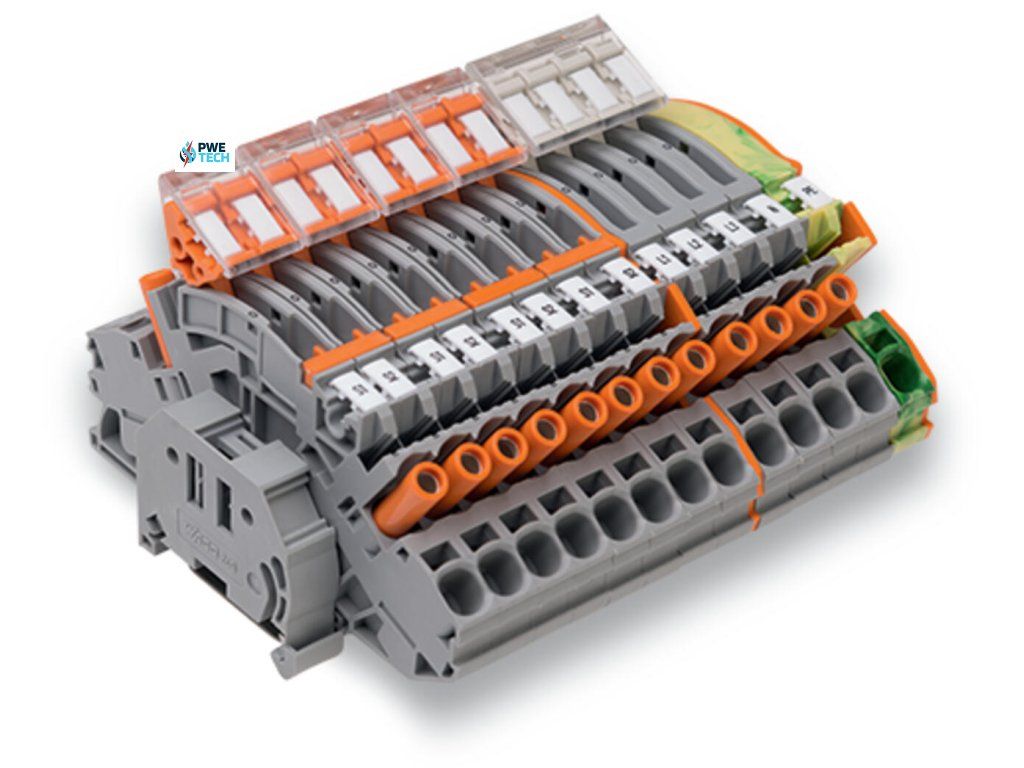

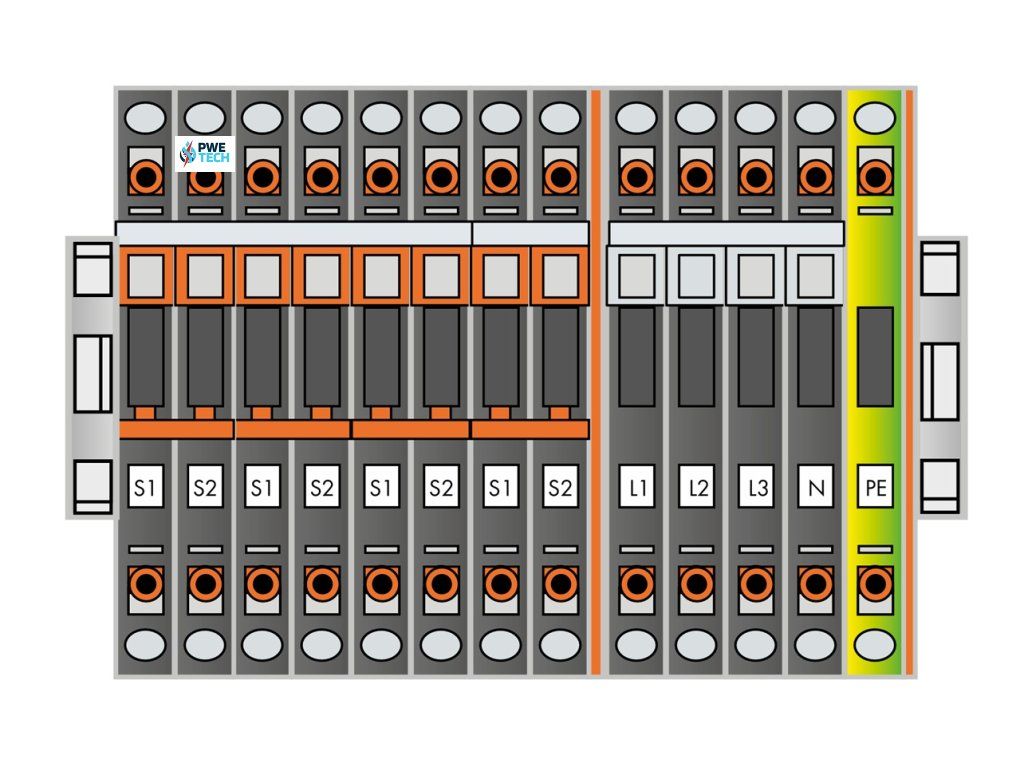

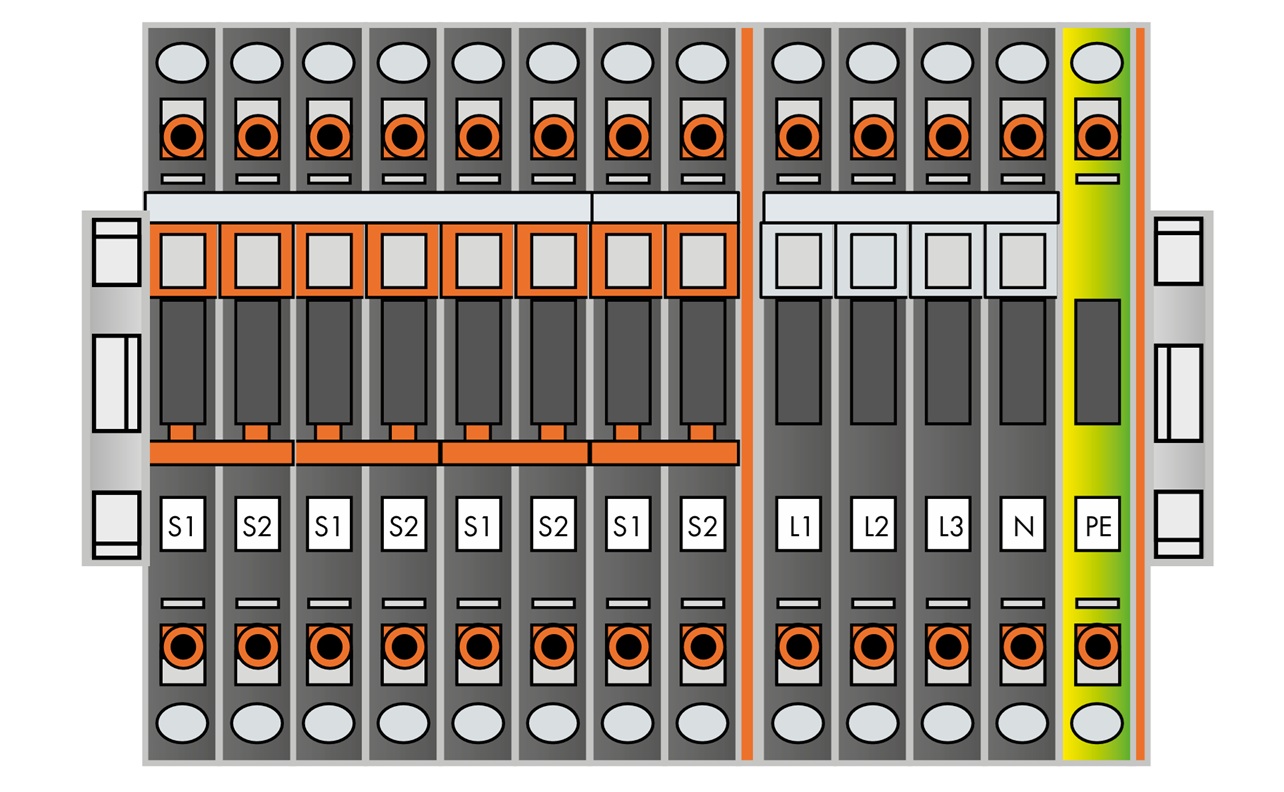

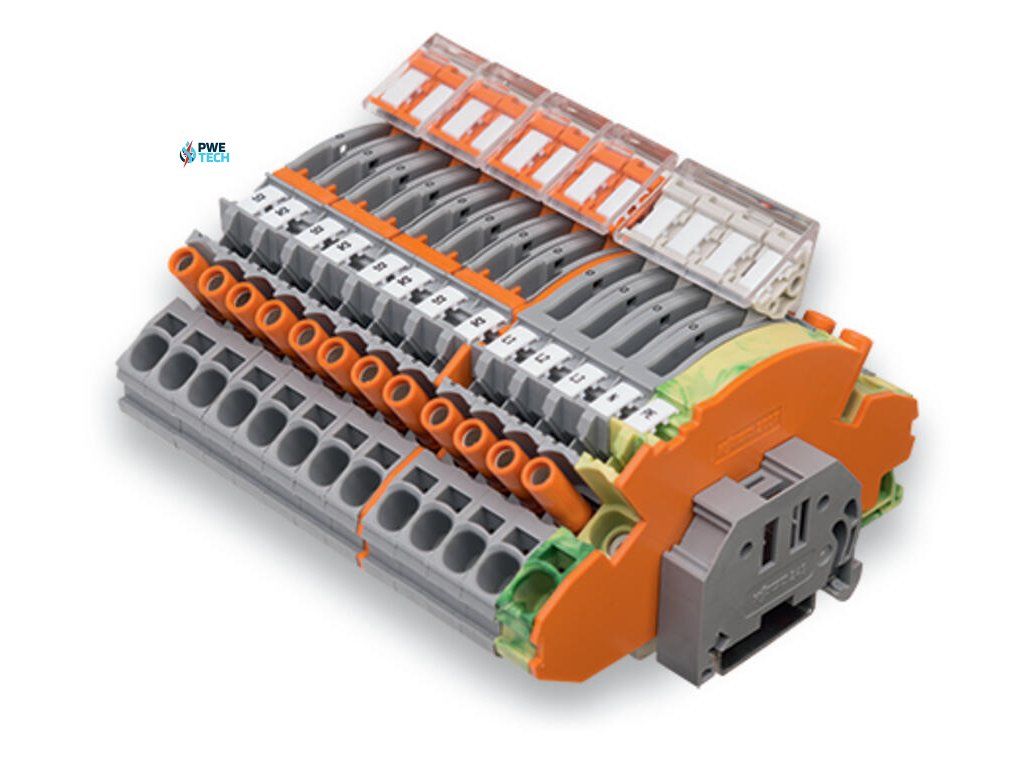

Bloky skratovacích svoriek WAGO 2007-8874 pre 4 transformátory prúdu a napätie; 6,00 mm2

Podrobný popis

Návrhové hodnoty podľa IEC/EN :
Menovité napätie : (III/3) 500V
Návrhové rázové napätie : (III/3) 6kV
Legenda : (návrhové hodnoty) (III / 3) ≙ kategória prepätia III / stupeň znečistenia 3

Všeobecné informácie :
Smer zapojenia : Čelné zapojenie

Údaje o pripojení :
Počet úrovní : 1
Pripojenie : 1
Pripojovacia technika : Push-in CAGE CLAMP®
Spôsob ovládania : Ovládací nástroj
Materiály pripojiteľných vodičov : Meď
Menovitý prierez : 6 mm² / 10 AWG
Plný vodič : 0,5 … 10 mm² / 20 … 8 AWG
Plný vodič pripojenie priamym zasunutím : 1 … 10 mm² / 14 … 8 AWG
Jemne lankový vodič : 0,5 … 10 mm² / 20 … 8 AWG
Jemne lankový vodič s izolovanou dutinkou : 0,5 … 6 mm² / 20 … 10 AWG
Jemne lankový vodič s neizolovanou dutinkou : 1,5 … 6 mm² / 16 … 10 AWG
Jemne lankový vodič s dutinkou pripojenie priamym zasunutím : 2,5 … 6 mm² / 16 … 10 AWG
Dĺžka odizolovania : 13 … 15 mm

Fyzické údaje
Šírka : 127 mm
Výška : 99,6 mm
Hĺbka od hornej hrany DIN lišty : 65,3 mm
Šírka modulu : 8 mm

Spôsob montáže : Lišta DIN 35
