Hladinový spínač ORBIS EBR-1 IP20 na DIN lištu plus tri hladinové sondy

Podrobný popis

Hladinové spínače. Na spínanie čerpadiel podľa aktuálnej výšky hladiny vody. Dodávané so snímačmi hladiny. Montáž na nosnú lištu 35 mm.

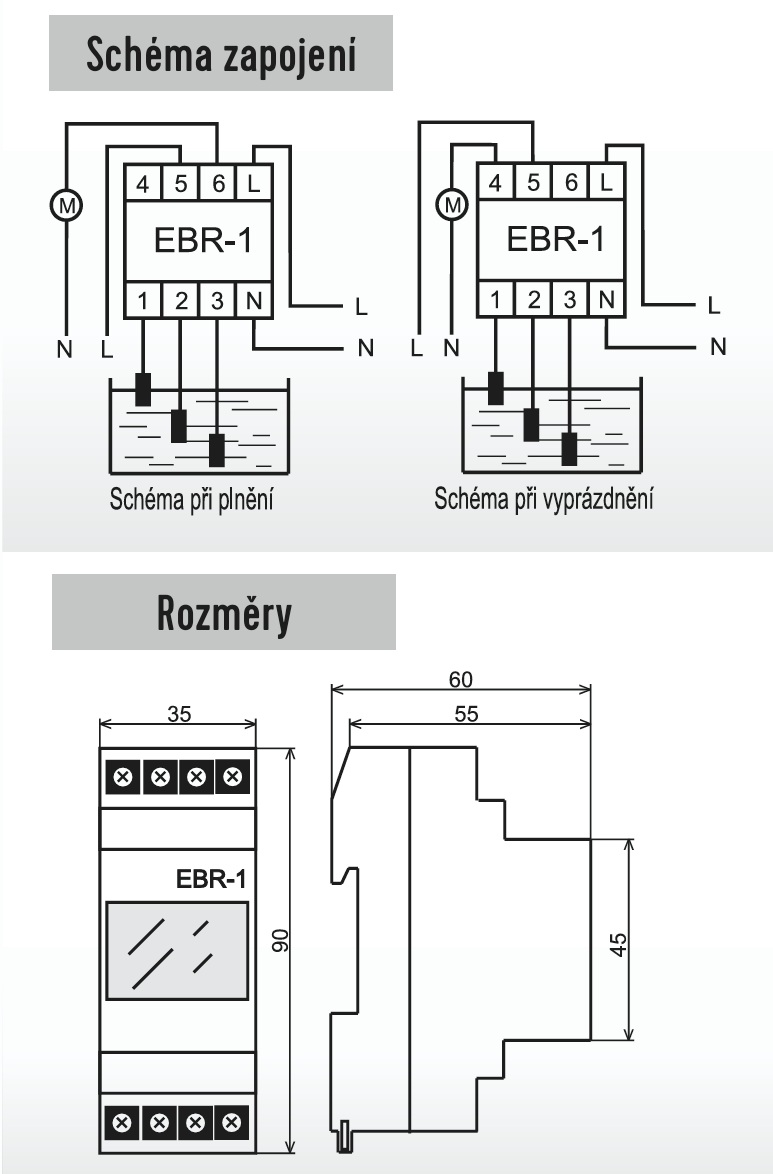

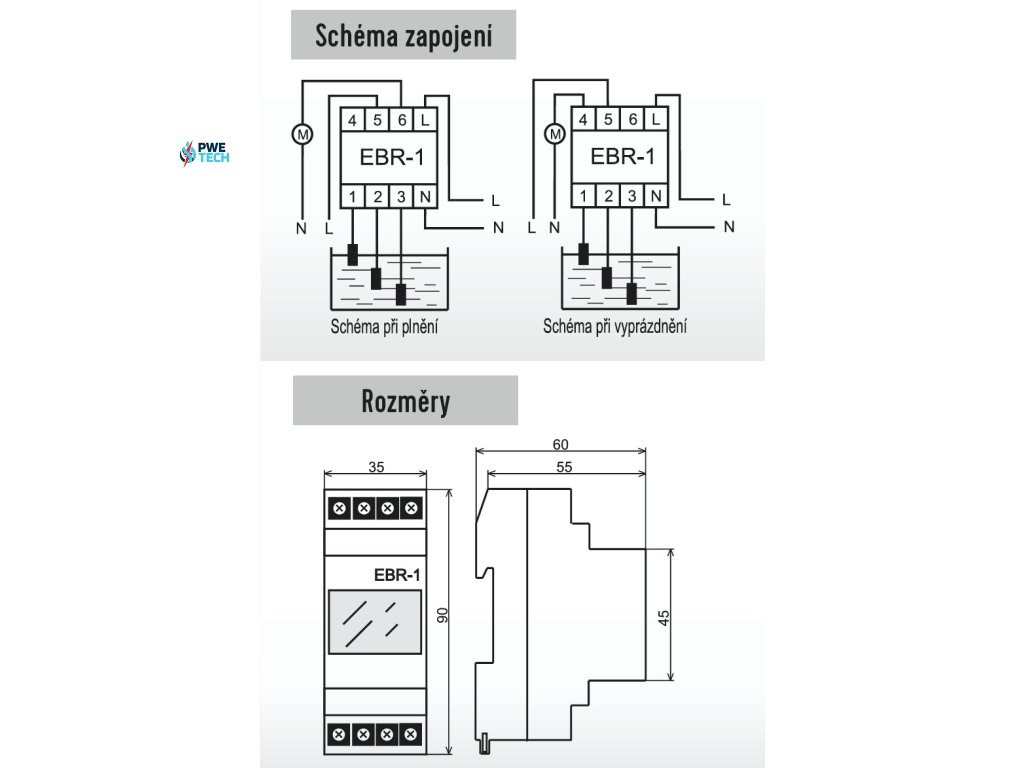

Ovládanie plnenia nádrže: Spínač EBR-1 zapne čerpadlo (kontakty 5–6 sú zopnuté), keď je hladina v nádrži pod snímačom 2. Keď hladina v nádrži dosiahne snímače 1, spínač čerpadlo vypne (kontakty 5–6 sú rozopnuté).
Ovládanie vyprázdňovania nádrže: Spínač EBR-1 udržuje zapnuté čerpadlo, kým je snímač 2 pod hladinou kvapaliny. Keď kvapalina klesne pod snímač 2, spínač rozopne kontakty 4–5 a čerpadlo sa vypne. K opätovnému zapnutiu čerpadla dôjde vtedy, keď hladina dosiahne snímač 1 (kontakty 4–5 sú zopnuté).

Kontrolná signalizácia :

Keď je nádrž plná, (kontakty 4–5 sú zopnuté), svieti kontrolná signalizácia.

Ak je nádrž prázdna (kontakty 5–6 sú zopnuté), kontrolná signalizácia nesvieti.

Snímače EBR:

EBR-1 je dodávaný s tromi spínačmi

Snímač 1: Maximálna úroveň v nádrži
Snímač 2: Minimálna úroveň v nádrži
Snímač 3: Dno nádrže, ak je nádrž kovová, spojiť s nádržou
