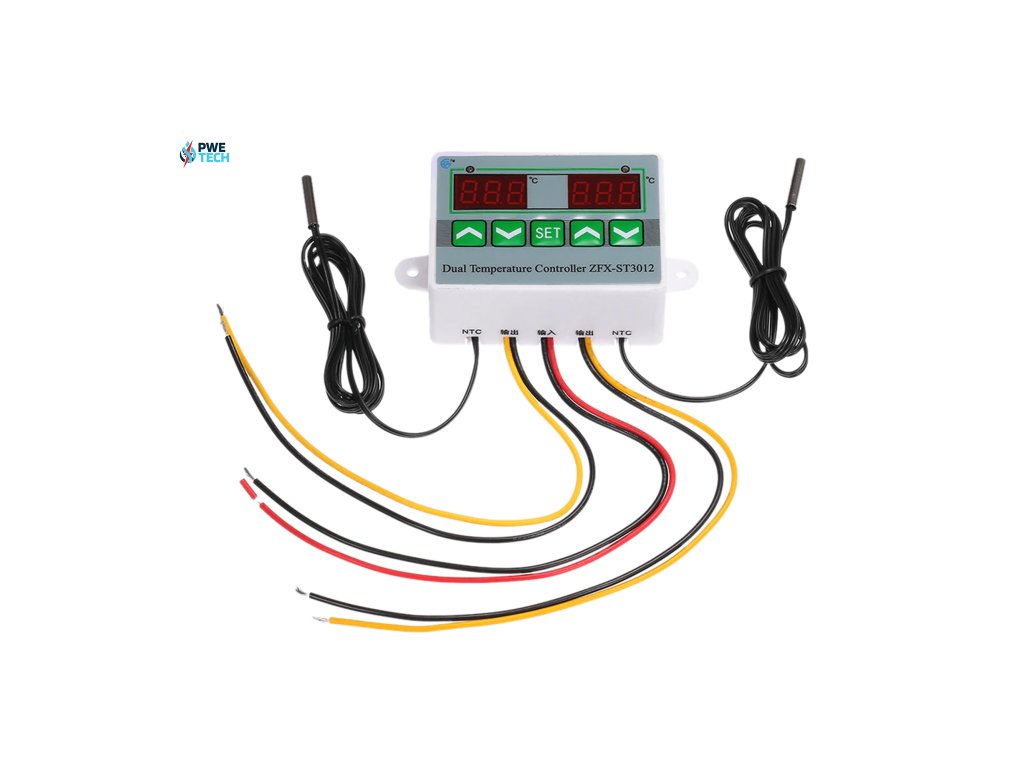

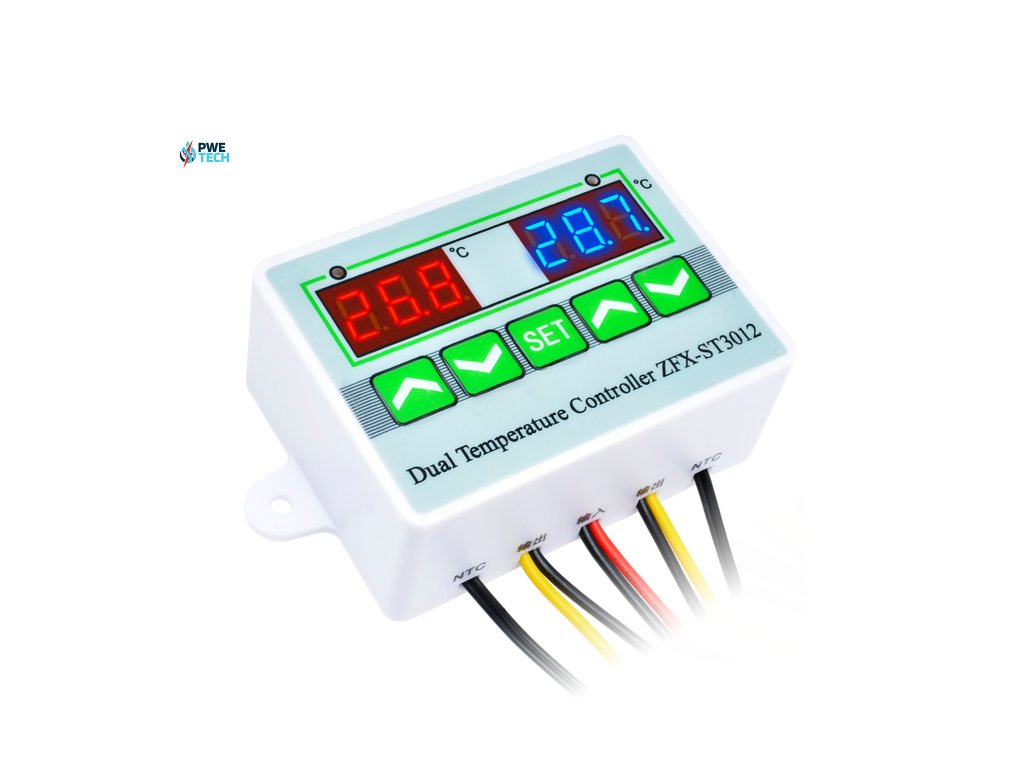

Dvojitý termostat 230V ZFX-ST3012 E6135 -50°C - +110°C dve čidlá URZ4054

Podrobný popis

Ide o dva nezávislé termostaty so samostatnými senzormi v jednom ovládači.

Ovládač je navrhnutý tak, aby automaticky reguloval teplotu na dvoch miestach a zariadeniach.

Jednoduché a intuitívne ovládanie.

Zariadenie má zabudovanú pamäť pre nastavenia. Preprogramovanie nie je potrebné, keď je termostat odpojený od napájania.

Dobre viditeľné LED diódy indikujú aktiváciu relé a aktiváciu alarmu.

Zariadenie má alarm pri prekročení dolnej alebo hornej teplotnej hranice.

Alarm je signalizovaný zvukom, displejom a blikajúcou LED diódou.

Vstupné napätie (napájanie): 230V AC; termostat nevyžaduje napájanie.

Zaťažiteľnosť kontaktov relé: 5A pri AC 230V

Meranie teploty: -50°C - +110°C

Rozlíšenie merania teploty: 0,1°C

Obnovovacia frekvencia teploty: 0,5s (veľmi rýchle)

Sonda na meranie teploty: vodotesná (nehrdzavejúca oceľ)

Použitý senzor: NTC10k/343S

Dĺžka kábla so sondou: 95cm (ponúkame dlhšie).

Dĺžka ostatných káblov: približne 20 cm

Priemer sondy: 4 mm

Dĺžka sondy: 20 mm

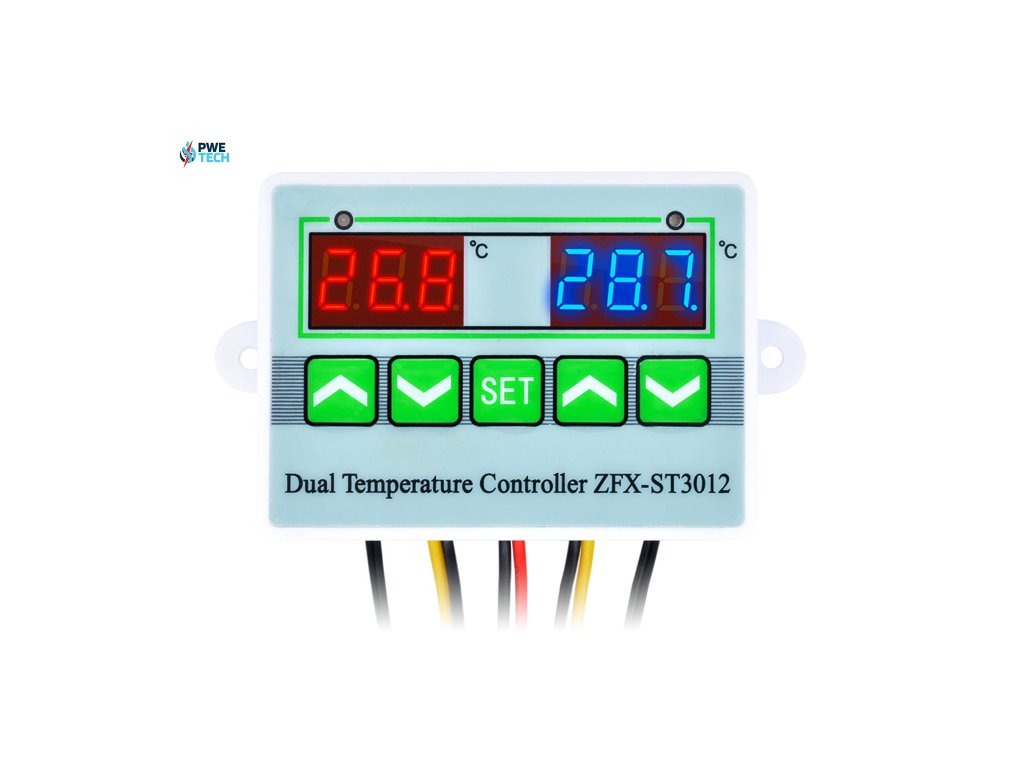

Displeje: 2x LED 3-miestna

Farba displeja: červená

Farba signalizačnej LED: zelená/červená (relé/alarm)

Rozmery puzdra bez montáže: 76 x 55 x 31 mm

Rozstup montážnych otvorov: 88 mm

Prevádzková teplota: 0 °C - 50 °C

Hmotnosť: 100 g

Popis zapojenia pinov a návod na použitie sú v obrázkoch nižšie.

Návod na použitie

Termostat 2 (tlačidlá „hore“ a „dole“ pod pravým displejom) sa programuje rovnakým spôsobom ako termostat 1 (tlačidlá „hore“ a „dole“ pod ľavým displejom).

Nastavenie teploty pre termostat 1:

Stlačte raz SET, potom pomocou tlačidiel „hore“ a „dole“ nastavte teplotu (podržanie tlačidla zrýchli zmenu teploty).

Nastavenie teploty pre termostat 2:

Stlačte dvakrát SET, potom pomocou tlačidiel „hore“ a „dole“ nastavte teplotu (podržanie tlačidla zrýchli zmenu teploty).

MENU termostatu 1:

Stlačte raz tlačidlo SET a potom podržte tlačidlo SET 2 sekundy, čím vstúpite do MENU.

MENU termostatu 2:

Stlačte dvakrát tlačidlo SET a potom podržte tlačidlo SET 2 sekundy, čím vstúpite do MENU.

Pomocou tlačidiel „hore“ a „dole“ vyberte jednu z niekoľkých funkcií dostupných v MENU.

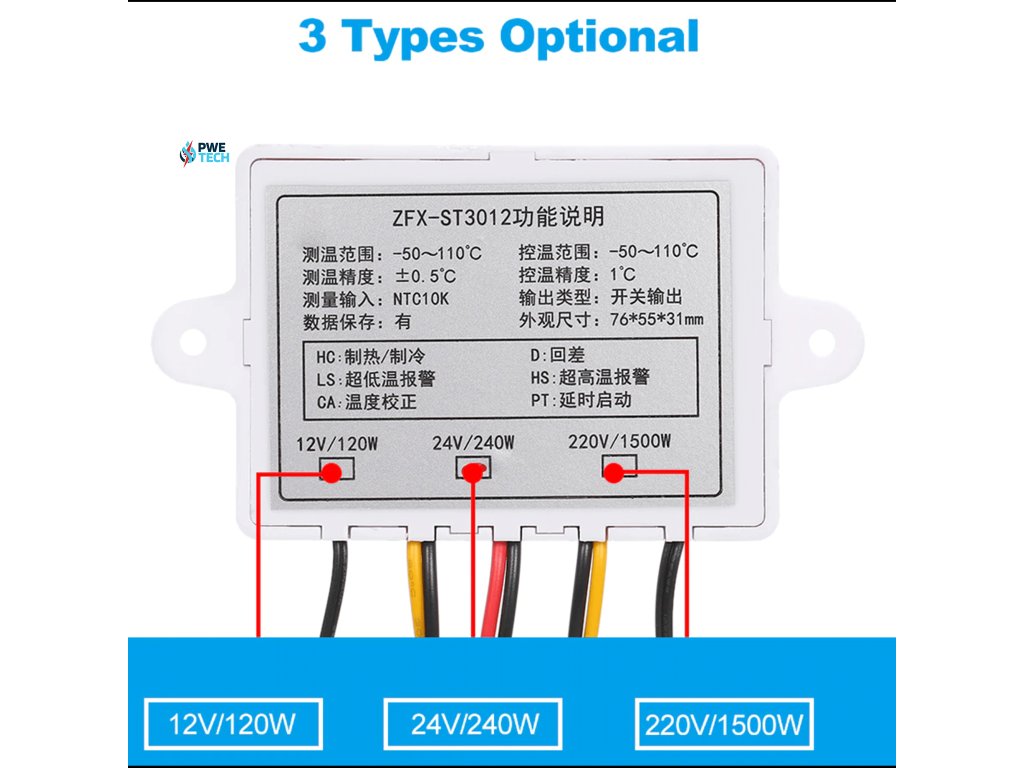

MENU (rozsahy nastavenia sú v zátvorkách):

HC - Kúrenie „H“ / Chladenie „C“.

D - rozdiel v °C medzi nastavenou teplotou a teplotou aktivácie relé (1-30 °C).

LS - alarm nízkej teploty (od -50 °C do +109 °C). Alarm je signalizovaný zvukovým signálom, blikajúcou červenou LED diódou a zobrazením „-L-“.

HS - alarm vysokej teploty (od -49 °C do +110 °C). Alarm je signalizovaný zvukovým signálom, blikajúcou červenou LED diódou a zobrazením „-H-“.

CA - korekcia (kalibrácia) teploty (od -10 °C do 10 °C).

PT - oneskorenie aktivácie relé (0 – 10 min)

Stlačením tlačidla SET vyberte príslušnú funkciu a potom pomocou tlačidiel „hore“ a „dole“ zmeňte hodnotu.

Stlačením tlačidla SET sa vráťte k výberu funkcie.

Vždy po 5 sekundách nečinnosti (bez ohľadu na to, kde v MENU sa nachádzate) zariadenie uloží nastavenia a vráti sa k zobrazeniu teploty.

Blikajúca červená LED dióda signalizuje, že prebieha odpočítavanie oneskorenia PT.
